PORTAFOLIO SEGUNDO CORTE

CIRCUITO MIXTO

Es una combinación de elementos tanto en serie como en paralelos. Para la solución de estos problemas se trata de resolver primero todos los elementos que se encuentran en serie y en paralelo para finalmente reducir a la un circuito puro, bien sea en serie o en paralelo.

LEY DE KIRCHHOFF

 para los nudos o de las corrientes.

(Un nudo en un circuito es un punto en el que confluyen varias corrientes). La suma

algebraica de las corrientes que inciden en un nudo, consideradas todas ellas

entrantes o todas ellas salientes  es cero.

EJEMPLO

i1+i2+i3+i4=0

LEY DE KIRCHHOFF

para las mallas o de las tensiones

 En un circuito  cerrado o malla, la suma algebraica de las diferencias de potencial entre los extremos de los diferentes elementos, tomadas todas en el mismo sentido, es cero


CONDENSADOR

Es un componente electrónico que almacena cargas eléctricas para utilizarlas en un circuito en el momento adecuado.
Está compuesto, básicamente, por un par de armaduras separadas por un material aislante denominado dieléctrico. La capacidad de un condensador consiste en almacenar mayor o menor número de cargas cuando está sometido a tensión

TIPOS

• ceramico
• poliester
• electronicos

SERIE

Los condensadores conectados uno después del otro, están conectados en serie.

 FORMULA

1/CT = 1/C1 + 1/C2 + 1/C3 + 1/C4

PARALELO

Los condensadores en paralelo los terminales de cada lado de los elementos están conectadas a un mismo punto


FORMULA

CT = C1 + C2 + C3 + C4

BOBINA

Son componentes pasivos de dos terminales que generan un flujo magnético cuando se hacen circular por ellas una corriente eléctrica.
Se fabrican arrollando un hilo conductor sobre un núcleo de material ferromagnético o al aire.
Su unidad de medida es el Henrio (H) en el Sistema Internacional pero se suelen emplear los submúltiplos mH y mH

SERIE

FORMULA

sumatoria de los valores de los bobinas

LT = L1 + L2 + L3

PARALELO

FORMULA

1/LT = 1/L1 + 1/L2 + 1/L3

SEMICONDUCTOR

Un semiconductor es una sustancia que se comporta como conductor o como aislante dependiendo de diversos factores, como por ejemplo el campo eléctrico o magnético, la presión, la radiación que le incide, o la temperatura del ambiente en el que se encuentre

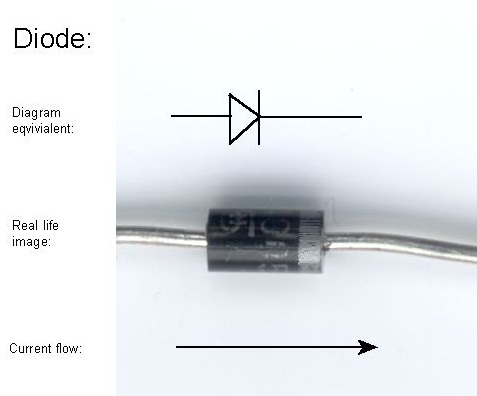

DIODO

Un diodo es un componente electrónico de dos terminales que permite la circulación de la corriente eléctrica a través de él en un único sentido; en el sentido contrario no lo permite. Este término generalmente se usa para referirse al diodo semiconductor, el más común en la actualida
